Прямой привод рулей — без тяг
Сервы стоят прямо у рулей: нет тяг и их люфта, меньше регулировки после сборки и ремонта.
2 / 6
Kestrel
Медленная посадка, долгое парение, ремонт по секциям
- Размах
- 1 500мм
- Взлётный вес
- 2кг
- Нагрузка на крыло
- ≈61г/дм²
- Мотор
- 2814/2820
- Батарея
- Li-ion 4S2P
- Винт
- 10×6
Странности
Что в комплекте
Характеристики
- Печатный вес
- 1 050 г
- Взлётный вес
- 2 000 г
- Скорость сваливания
- 32–35 км/ч
- Нагрузка на крыло
- ≈ 61 г/дм²
- Размах
- 1 500 мм
- Площадь крыла
- 33 дм²
- Удлинение
- ≈ 6,8
- Длина
- 1 075 мм
- Мотор
- 2814/2820
- Число моторов
- 1
- Батарея
- Li-ion 4S2P
- Винт
- 10×6
- Количество сервоприводов
- 5
- Материал
- 3D-печать (PLA+)
О модели

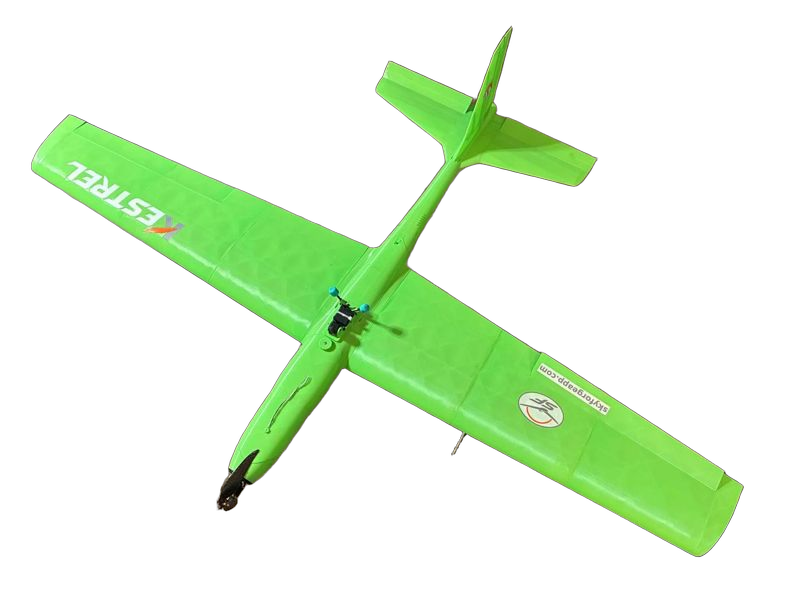

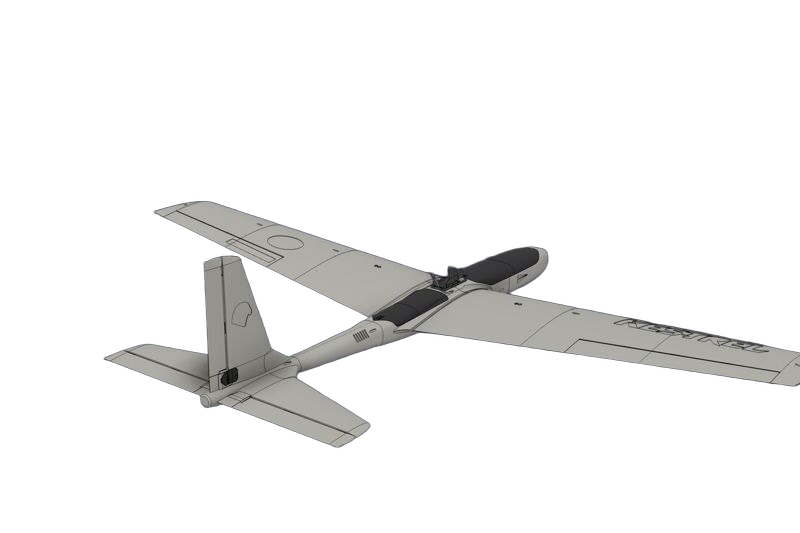

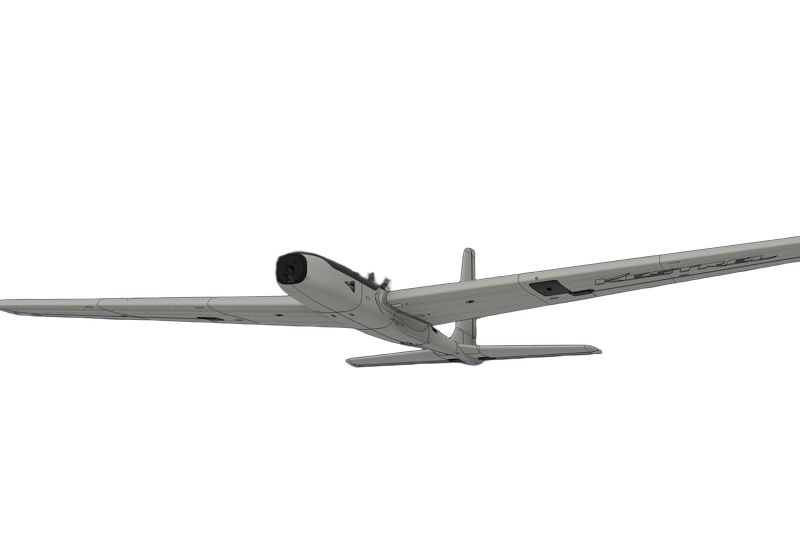

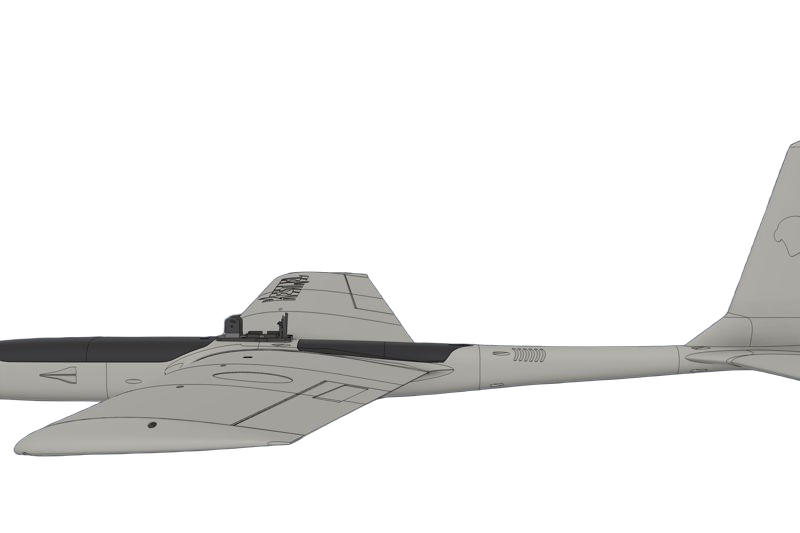

Kestrel (Пустельга) — печатный FPV-самолёт классической схемы, рассчитанный на низкую посадочную скорость, долгое парение и высокую манёвренность.
Kestrel уже летает: скорость сваливания — 32–35 км/ч, максимальная — около 135 км/ч. Цифры взяты из полётных логов INAV и EdgeTX, а не из расчёта.

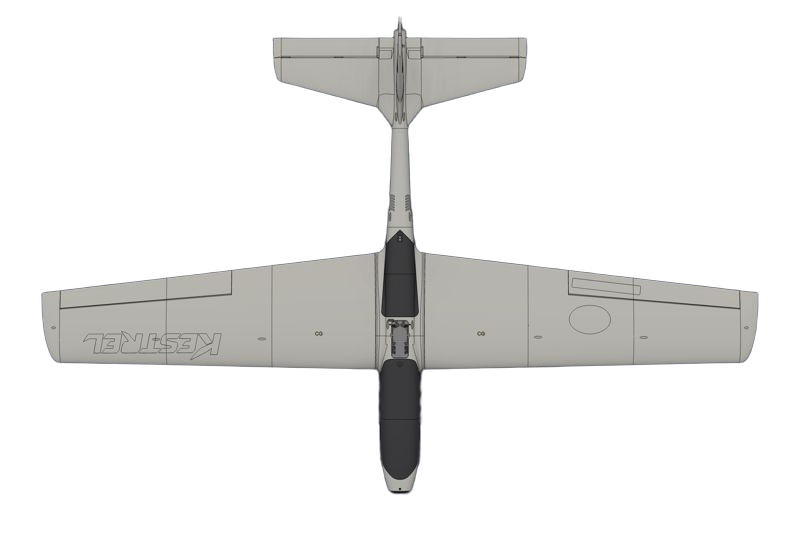

Крыло размахом 1,5 м на профиле SD7062 с поперечным V 4° — для печатных самолётов это редкость, а рули приводятся сервами напрямую, без тяг. Фюзеляж и крыло печатаются по секциям на столе обычного принтера: разбили секцию — перепечатайте только её. Печатный планер весит около 1050 г, взлётный вес — около 2 кг.
Странности
Поперечное V — 4°
Крыло само гасит крен: самолёт спокойнее держится в воздухе.
Ремонт по секциям
Крыло и фюзеляж печатаются секциями: сломанную перепечатываете отдельно, остальное летает дальше.
Инструкция по сборке
Заметки по сборке
Подробная инструкция с фото сборки готовится и появится в этом разделе. Пока — памятка по печати и заметки ниже; если что-то непонятно, нажмите «Вопрос по сборке?».
Печать:
— Все STL уже развёрнуты в положение для печати (низ на столе) — в слайсере не вращайте.
— Оперение: выберите ОДИН вариант — рули на перемычках (печатаются вместе с ГО и килем, перемычки 0,2 мм отломайте после печати) или рули отдельными деталями.
— Крыло: секция 3 печатается вместе с куском элерона на двух перемычках 0,2 мм — отломайте после печати.
— Крышки серв и трубки Пито печатаются стоя, меткой «к столу» вниз; крышкам руля высоты и руля направления добавьте кайму (brim) 3–5 мм.
— Корни ГО, линки ГО и хвостовую секцию фюзеляжа берите из одной редакции комплекта: паз и длина линков согласованы между собой.
— Замок люка электроники печатается (пластина и кнопка), замок батарейного люка — покупной (винт с барашком и закладная).
— Паз сервы элерона сделан под сервы с проушинами поперёк корпуса.
Центровка: рабочая — 33 % САХ, 83 мм от носка корневой хорды (первый облёт выполнен на 30 %).
Трубка Пито: по облёту поправка масштаба воздушной скорости — около 1,13.
Список покупок
Всё, кроме печатных деталей.
Филамент
- Пластик PLA+ все печатные детали
Электроника
- Мотор класса 2814/2820 1
- Винт 10×6 1
- Регулятор хода 1 · под выбранный мотор
- Сервоприводы 5 · 2 на элероны, 2 на руль высоты, 1 на руль направления
- Полётный контроллер с INAV 1 · облёт — INAV 9.0.1
- FPV-камера и видеопередатчик 1
- Трубка Пито 1 · датчик воздушной скорости
- Батарея 1 · облёт: Li-ion 4S2P ≈570 г; проектная: 6S1P 21700 ≈420 г
Радиосистема
- Приёмник 1 · под вашу аппаратуру
Крепёж
- Трубка Ø6 × 400 мм 1 · ось съёмного ГО
- Трубка Ø6 × 156 мм 1 · киль
- Саморезы 2,6 × 10 мм защёлки ГО
- Саморезы 2,6 × 20 мм стык консолей крыла
- Винт с барашком и закладная 1 · замок батарейного люка
Файлы для печати
50 файлов для печати. Скачивание бесплатное после входа в аккаунт SkyForge
Войдите, чтобы скачать
Показать все файлы (50)
Эмблемы
- Kestrel_эмблемы_комплект.3mf 1,5 МБ
Крышки люков
- Kestrel_задвижка_электро_кнопка.stl 40,3 кБ
- Kestrel_задвижка_электро_пластина.stl 66,9 кБ
- Kestrel_крышка_электро_1.stl 325,4 кБ
- Kestrel_крышка_батареи_1.stl 179,1 кБ
- Kestrel_крышка_батареи_2.stl 317,8 кБ
- Kestrel_крышка_электро_2.stl 349,6 кБ
Оперение
- Kestrel_киль_с_РН.stl 1,2 МБ
- Kestrel_ГО_LH_с_РВ.stl 1,3 МБ
- Kestrel_РВ_LH.stl 459,6 кБ
- Kestrel_ГО_LH.stl 819,9 кБ
- Kestrel_ГО_RH_с_РВ.stl 1,3 МБ
- Kestrel_РВ_RH.stl 459,6 кБ
- Kestrel_ГО_RH.stl 819,9 кБ
- Kestrel_РН.stl 401,3 кБ
- Kestrel_киль.stl 786,6 кБ
Крыло
- Kestrel_линк_крыла_LE_LH.stl 72,1 кБ
- Kestrel_линк_крыла_LE_RH.stl 85,4 кБ
- Kestrel_линк_крыла_TE_LH.stl 85,3 кБ
- Kestrel_линк_крыла_TE_RH.stl 98,7 кБ
- Kestrel_элерон_LH_1.stl 226,6 кБ
- Kestrel_крыло_LH_1.stl 910,4 кБ
- Kestrel_крыло_LH_2.stl 2,3 МБ
- Kestrel_крыло_LH_3_с_элероном.stl 1,6 МБ
- Kestrel_крыло_LH_4.stl 2,1 МБ
- Kestrel_крыло_RH_1.stl 945,7 кБ
- Kestrel_элерон_RH_1.stl 221,5 кБ
- Kestrel_крыло_RH_2.stl 1,3 МБ
- Kestrel_крыло_RH_3_с_элероном.stl 1,5 МБ
- Kestrel_крыло_RH_4.stl 2,1 МБ
Съёмный ГО
- Kestrel_линк_ГО_LE_LH.stl 46,9 кБ
- Kestrel_линк_ГО_LE_RH.stl 53,2 кБ
- Kestrel_корень_ГО_LH.stl 342,9 кБ
- Kestrel_линк_ГО_MID_LH.stl 36,8 кБ
- Kestrel_линк_ГО_MID_RH.stl 43,1 кБ
- Kestrel_корень_ГО_RH.stl 355,6 кБ
Крышки серв и Пито
- Kestrel_крышка_РВ_LH.stl 165,7 кБ
- Kestrel_крышка_пито_LH.stl 369 кБ
- Kestrel_крышка_элерона_LH.stl 345,9 кБ
- Kestrel_крышка_элерона_RH.stl 363,4 кБ
- Kestrel_крышка_РВ_RH.stl 174,2 кБ
- Kestrel_крышка_РН.stl 281 кБ
Фюзеляж
- Kestrel_поясок_шва.stl 86,9 кБ
- Kestrel_кольцо_носа.stl 154,6 кБ
- Kestrel_площадка_O3.stl 213,1 кБ
- Kestrel_fus_0_нос.stl 1,1 МБ
- Kestrel_fus_1.stl 2,5 МБ
- Kestrel_fus_2.stl 5,5 МБ
- Kestrel_fus_3.stl 2,2 МБ
- Kestrel_fus_4_хвост.stl 1,6 МБ
- Эмблемы 1 файл · 1,5 МБ
- Крышки люков 6 файлов · 1,2 МБ
- Оперение 9 файлов · 7,3 МБ
- Крыло 14 файлов · 13,5 МБ
- Съёмный ГО 6 файлов · 878,3 кБ
- Крышки серв и Пито 6 файлов · 1,7 МБ
- Фюзеляж 8 файлов · 13,4 МБ
Станьте первым, кто соберет Kestrel
Покажите вашу сборку или расскажите другим, как летает модель.
История версий
Версия 1.0 Текущая
Облётанный комплект для полной печати (сборка №142 от 03.10.2026): 49 STL, уже развёрнутых в ориентацию печати.
